英 文 名 稱：Tungsten granulates
代 號(hào)：LW

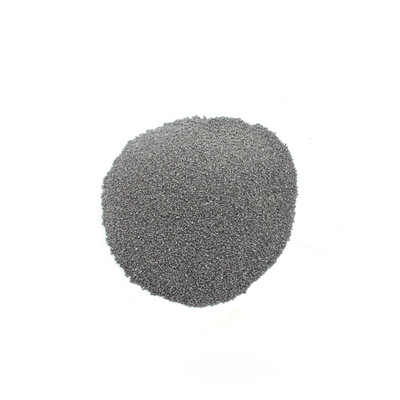

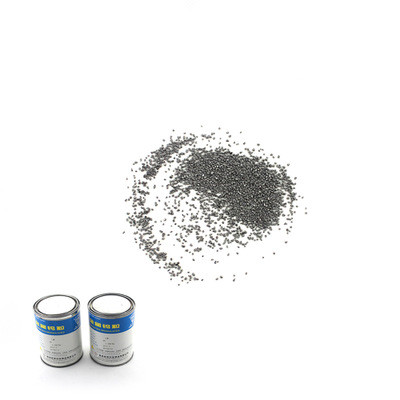

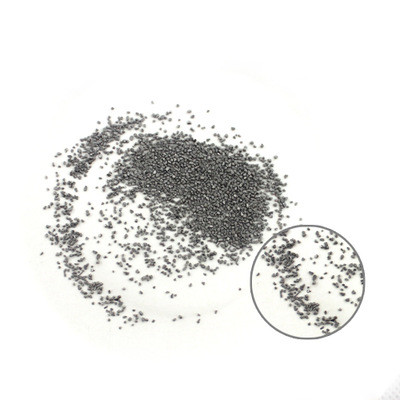

外 觀：呈亮灰色多面體粒子。
粒 度：850μm---425μm（20--40目）
主 要 成 份：W≥99.95%
篩 分：篩上物：≤5％，篩下物≤7％
碳、硫要 求：C≤0.001％
S≤0.0007％
O≤0.05％
鉆石牌鎢粒用途：鎢粒主要紅外碳硫氧化物助熔燃燒物的分析，有助于降低燃燒物的熔點(diǎn)，促進(jìn)碳硫的釋放。在生產(chǎn)鎢產(chǎn)品中，觸點(diǎn)合金，大比重合金，硬質(zhì)合金，合金添加劑等鎢硬質(zhì)合金加工成顆粒通常耐磨性和研磨工業(yè)。紅外碳硫分析儀中的氧化鎢金屬微粒，在燃燒過(guò)程中，有助于降低燃燒物的熔點(diǎn)，促進(jìn)碳和硫的釋放。
產(chǎn) 品 包 裝：金屬罐裝，2.5kg/罐
原 理：
鎢應(yīng)叫做添加劑，而不是助熔劑，因?yàn)樘砑觿┑淖饔貌恢皇侵?，還有發(fā)熱、調(diào)節(jié)介質(zhì)酸堿性、攪拌、催化、穩(wěn)燃、抗干擾等多重作用。
鎢是最難熔化的金屬，熔點(diǎn)3380℃，之所以用它來(lái)作添加劑，是因?yàn)殒u容易被氧化。鎢在650℃通氧時(shí)就開始氧化并放出大量的熱，具有發(fā)熱值高、反應(yīng)速度快的特點(diǎn)。
氧化產(chǎn)物三氧化鎢屬酸性氧化物，體積疏松，它的生成有利于CO2和SO2的釋放，不會(huì)形成覆蓋層將試樣覆蓋。
三氧化鎢在900℃以上顯著升華。由于三氧化鎢的逸出，增加了碳硫的擴(kuò)散速度，使試樣中的碳硫充分氧化。
揮發(fā)出的三氧化鎢離開熔池后，在700～800℃轉(zhuǎn)化為固相，覆蓋在管道中尚存的Fe2O3上，阻止管道對(duì)硫的吸附。
鎢的空白值很低，可低碳低硫的測(cè)定。一般鎢-錫聯(lián)合使用作為添加劑，錫的主要作用就是助熔，降低鎢的助熔作用不足帶來(lái)的影響。
對(duì)于非磁性材料，應(yīng)該再補(bǔ)充純鐵。
